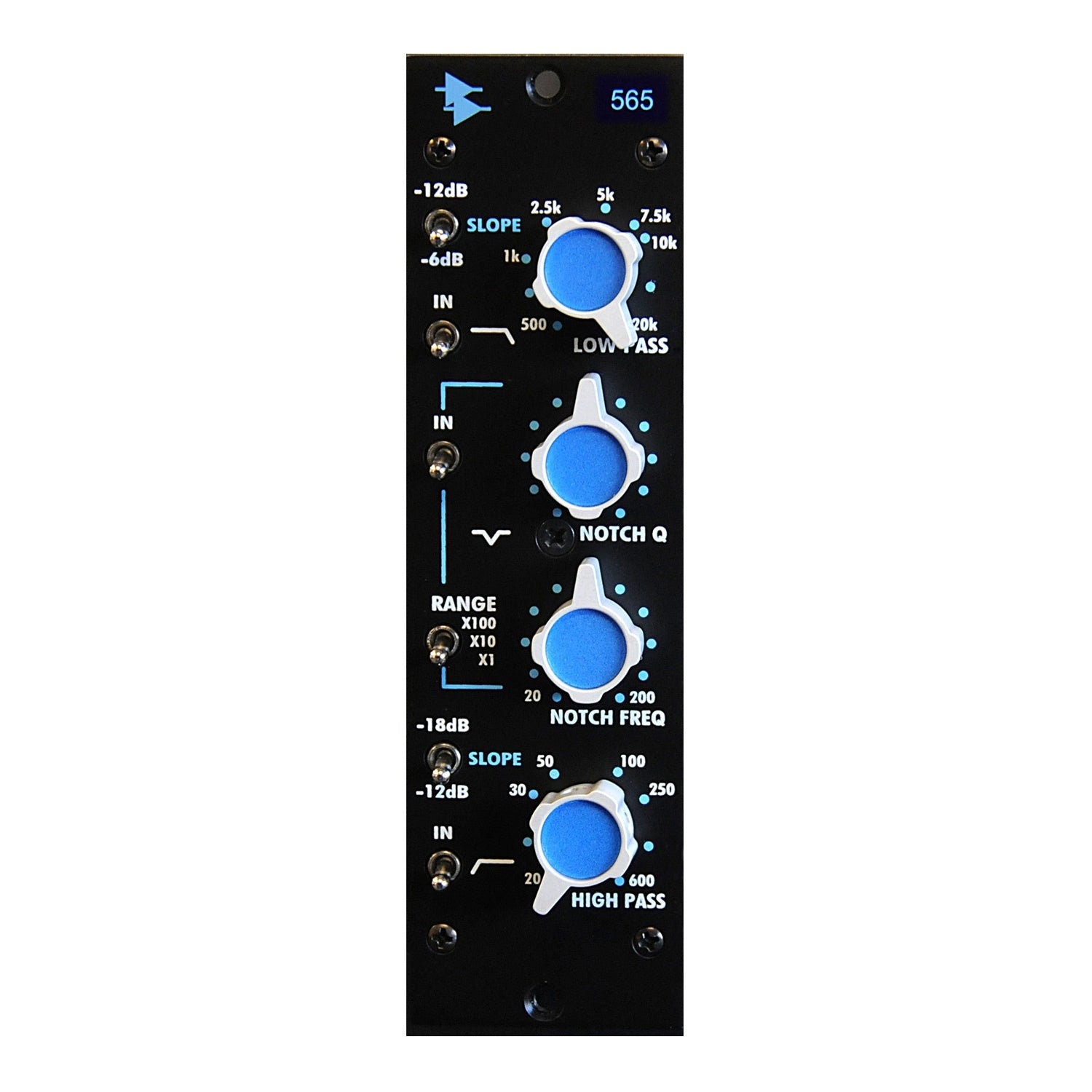

API 565 Filter - Banco de filtros

Banco de filtros 565 en detalle   Características   Filtro de paso bajo barrible (500 Hz a 20 kHz, pendiente de -6 o -12 dB) Filtro de paso alto barrible (20 Hz a 400 Hz, pendiente de -12 o -18 dB) Filtro de muesca variable con Q ajustable (completamente barrible entre 20 Hz y 20 kHz) Interruptores de derivación individuales para cada sección del filtro Salida balanceada por transformador a +28 dBu Utiliza amplificadores operacionales API 2520 y 2510, así como los mismos búferes de transistores discretos utilizados en los famosos ecualizadores de la serie 550 El módulo 565 Filter Bank tiene circuitos que son fieles a los filtros musicales del famoso módulo 215 que se encuentran en las consolas API de gran formato. Especificaciones del banco de filtros 565 Presupuesto Número de bandas: Tres Tipos de filtros: Estante barrible de paso bajoEstante barrible de paso altoMuesca Twin-T activa ajustable Frecuencias de filtro: Paso bajo: 500 Hz a 20 kHzPaso alto: 20 Hz a 600 HzMuesca: 20 Hz a 20 kHz (3 rangos seleccionables) Filtro de muesca Q: Variable de 0,95 a 15,3 Corte de filtro de muesca: > 40 dB en el ajuste Q mínimo Impedancia de entrada: > 20K ohmios, balanceado Impedancia de salida: 75 ohmios, acoplado por transformador, balanceado Niveles nominales: -15 dBu a +15 dBu Nivel de recorte: +28dBu Respuesta de frecuencia: +.2, -.4, 20 Hz a 20 kHz Distorsión armónica total (THD+N): 0,02 % (+4 dBu de salida a 2 kHz) Conector: Conector de borde sp. de 15 posiciones y 0,156" Consumo de energía: +/-16 VCC, 100 mA máx. a +24 dBu de salida Tamaño: 1,5" x 5,25" x 6,75" de profundidad
