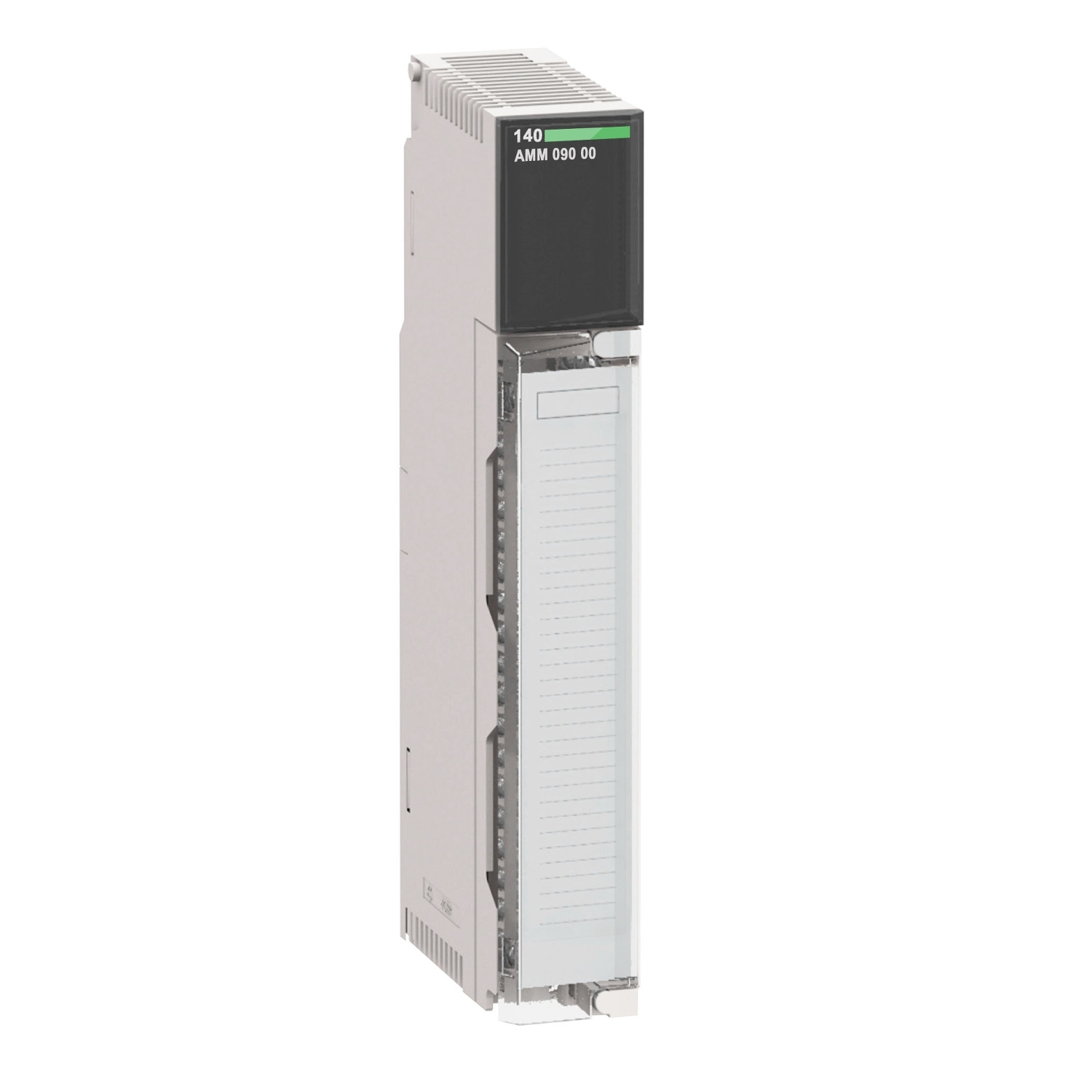

MODULO I/O 4E/2S ANALG 50V QUANTUM

Gama de productoPlataforma automática Modicon QuantumTipo de producto o componenteMódulo analógico de entrada/salidatipo de filtroPaso bajo único - 3 dB a 21 Hz +/- 20 % circuito de entradaComplementariomodularidad de E/S6 canalesrequisitos de direccionamiento2 palabras de salida5 palabras de entradanúmero de entrada analógica4tipo de entrada análogicaCorriente bipolar +/- 20 mA - resolución: 15 bits CCTensión bipolar +/- 10 V - resolución: 16 bits CCTensión bipolar +/- 5 V - resolución: 15 bits CCCorriente unipolar 0...20 mA - resolución: 15 bits CCCorriente offset unipolar 4...20 mA - resolución: 14 bits CCTensión offset unipolar 1...5 V - resolución: 14 bits CCTensión unipolar 0...10 V - resolución: 16 bits CCTensión unipolar 0...5 V - resolución: 15 bits CCentrada máxima absoluta+/- 25 mA corriente+/- 50 V tensiónImpedancia de entrada> 10 MOhm tensión> 250 Ohm corrientedesplazamiento+/- 0,0014 % de escala completaŽmáxima/°C 0...60 °C circuito de entradavariación de ganancia+/-0,002 de la escala completa 0...60 °C circuito de entradarechazo de modo común> 80 dB 50/60 Hz circuito de entradanúmero de salida analógica2rango de salida analógica4...20 mAresolución de salida analógica12 bitstensión de bucle0…60 V CC con resistencia externa circuito de salida7…30 V CC circuito de salidaCaída de tensión máxima<30 V CC a 20 mAduración de ajuste900 µs a +/- 0,1 % del valor final circuito de salidarequisitos de potencia externa7..0,30 V circuito de salidaerror de precisión absoluto+/- 0,004 % de escala completa a 0…60 °C circuito de salida+/- 0,007 %/°C de escala completa máxima a 0…60 °C circuito de salida+/- 0,03 % a 25 °C circuito de entrada+/- 0,05 % de la escala completa a 25 °C circuito de entrada+/- 0,20 % de escala completa a 25 °C circuito de salidalinealidad2,4 % sobre y bajo el rango tensión2,4 % sobrer rango y - 9,6 % bajo rango corrienteMonotónico +/- 1 LSB entradaMonotónico +/- 1 LSB salidatiempo de actualización15 ms circuito de salida320 ms circuito de entradatipo de falloCircuito abierto circuito salida/entradaEscala de alcance (unipolar) circuito de entradaByte de estado circuito de salidaaislamiento entre vías500 V CA durante 1 minuto750 V CC durante 1 minutoaislamiento entre vías y bus500 V CA durante 1 minuto750 V CC durante 1 minutoaislamiento entre vías de E y S500 V durante 1 minuto750 V durante 1 minutomarcadoCESeñalización localComunicación bus presente (Active): 1 LED (verde)Fallo externo: 1 LED (Rojo)Canal encendido: 6 LED (verde)Fallo canal: 6 LED (Rojo)requisito de corriente de bus350 mAformato de móduloEstándarpeso del producto0,3 kgEntornocertificaciones de productoFM clase 1 división 2C-Tick.1normasUL 508CSA C22.2 No 142resistencia a campos electromagnéticos10 V/m 80…2000 MHz conforme a IEC 801-3temperatura ambiente de funcionamiento0…60 °Ctemperatura ambiente de almacenamiento-40…85 °Chumedad relativa95 % sin condensaciónaltitud máxima de funcionamiento<= 5000 mUnidades de embalajeTipo de unidad de paquete 1PCENúmero de unidades en el paquete 11Paquete 1 Altura5,0 cmPaquete 1 Ancho16,4 cmPaquete 1 Longitud31,0 cmPaquete 1 Peso461,0 gTipo de unidad de paquete 2S03Número de unidades en el paquete 27Paquete 2 Altura30,0 cmPaquete 2 Ancho30,0 cmPaquete 2 Longitud40,0 cmPaquete 2 Peso3,62 kg
