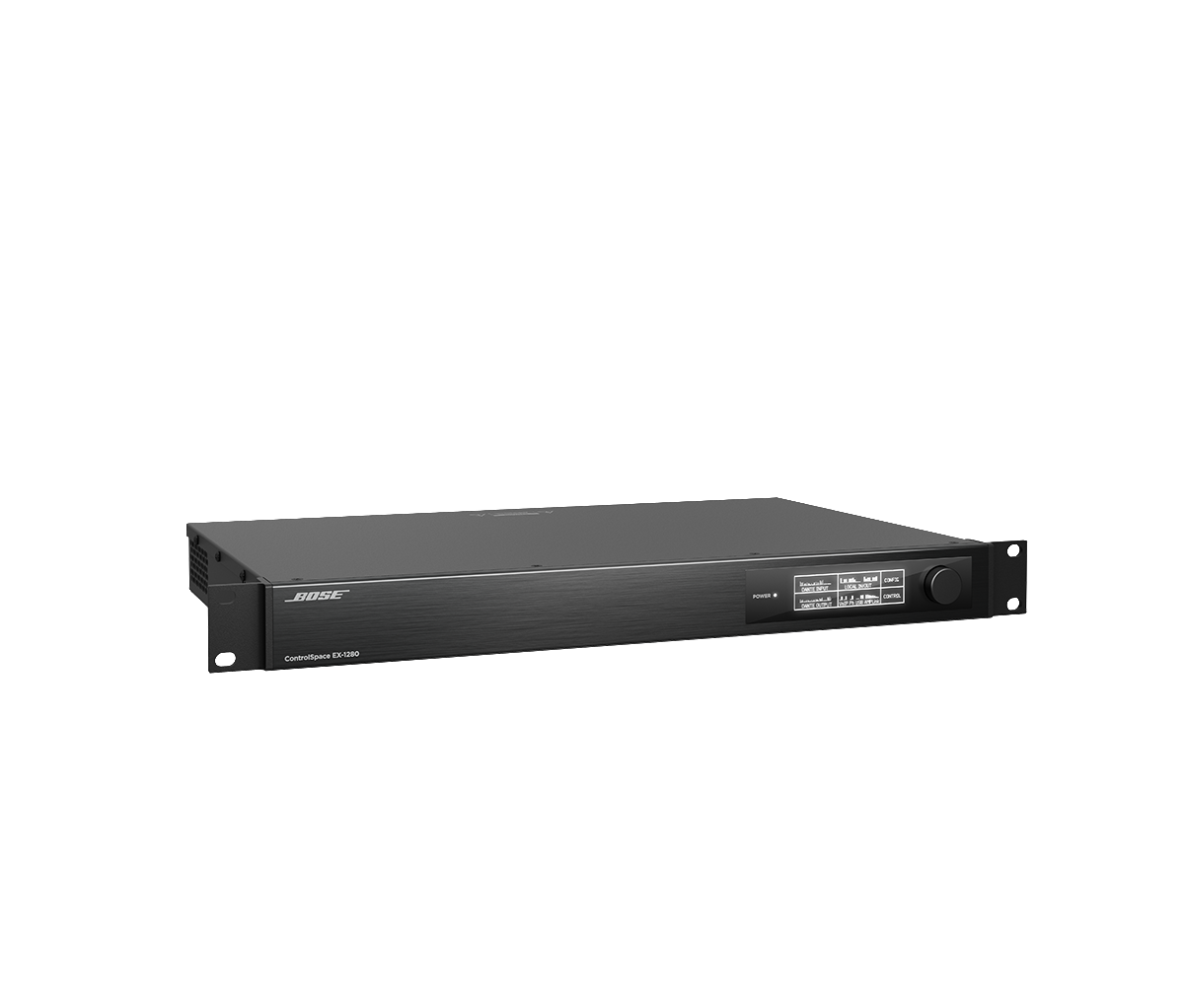

Procesador digital de señal ControlSpace EX-1280

Diseño de arquitectura abierta de 1RU diseñado para aplicaciones de PA y de propósito generalLa conexión USB facilita la integración con fuentes de audio de PCLa red de audio Dante admite canales de audio de 64 × 64 para la conexión a otros Dante -productos habilitados, incluidos los nativos Dante -micrófonos, amplificadores, mezcladores y puntos finales integradosLa salida AmpLink proporciona 8 canales de audio digital sin comprimir y de baja latencia a equipos equipados con AmpLink. Bose Professional amplificadoresLa interfaz del panel frontal cuenta con una gran pantalla OLED y un codificador rotatorio para configurar los parámetros de red y monitorear la actividad del canal.GPIO (5 entradas/5 salidas) y serie para interactuar con dispositivos externos y sistemas de controlAplicacionesDiseñado para una amplia gama de aplicaciones, que incluyen:Recintos de artes escénicasEstadios y arenasLugares de cultoHotelesEspacios multiusoJuzgados y salas de audienciasParques de diversionesESPECIFICACIONESEspecificación técnicaAMPLIFICACIÓNSeparación de canales (diafonía)< -105 dB at +4 dBu, 1 kHz input signalRango dinámico> 115 dB, ponderado A, 20 Hz – 20 kHz, entrada analógica a salida analógicaRespuesta de frecuencia18 Hz – 20 kHz (+0,8 dB/-0,2 dB), referencia de 1 kHzDistorsión armónica total (THD+N)< 0.003% at +4 dBu (A-weighted, 20 Hz – 18 kHz) / < 0.01% at +44 dBu (A-weighted, 20 Hz – 18 kHz)CANCELACIÓN DE ECO ACÚSTICO (AEC)Habilitado para AECNoENTRADAS DE AUDIO, ANALÓGICASCanales de entrada12 balanceados, micrófono/líneaConectores(1) Euroblock de 6 pines, 3,81 mm, desmontableRuido de entrada equivalente-118 dB con una ganancia de 44 dBOpciones de sensibilidad0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dBImpedancia de entrada12 kΩ a 1 kHz, con o sin alimentación fantasmaNivel máximo de entrada+24 dBuPoder fantasma48 VCC, 10 mA, seleccionable por software por entradaENTRADAS/SALIDAS DE AUDIO, DIGITALCanales64 Dante en × 64 Dante Salida, primaria/secundaria / Salida 8 AmpLinkConectores(2) RJ-45 Dante entrada/salida / (1) salida RJ-45 AmpLinkTipoDante (entrada/salida), AmpLink (salida)SALIDAS DE AUDIO, ANALÓGICASCanales8 balanceado, líneaConectores(6) Euroblock de 6 pines, 3,81 mmNivel máximo de salida+24 dBuImpedancia de salida200 ΩCUMPLIMIENTOSeguridadUL60065 (8.ª edición), CAN/CSA-C22.2 N.º 60065 (8.ª edición), IEC/EN60065 (8.ª edición), UL62368-1 (2.ª edición), CAN/CSA-C22.2 N.º 62368-1-14 (2.ª edición), IEC/EN 62368-1 (2.ª edición)Certificado EN 54-24NoCompatibilidad electromagnéticaEN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55035:2017, FCC Parte 15B Clase A, AS/NZS CISPR 32:2015, ICES-003 Clase A, CISPR13ENTRADAS DE CONTROLRango de voltaje, analógico0 V – 3,3 V (5 V máximo)Voltaje de entrada digital0 V – 3,3 V (umbral de 1,6 V)SALIDAS DE CONTROLSalidas (Control)(5) digitales, Euroblock de 6 pines, 3,81 mm, desmontablesVoltaje de salidaHigh: 8 V (open circuit), 2.5 V at 10 mA / Low: < 1 V at 100 mA, push-pullELÉCTRICOConector de redEntrada IEC 60320-C14Tensión de red85–264 VCA, 50/60 HzConsumo de energía de CA35 W típicos a 104 °F (40 °C) de temperatura ambienteDisipación de potencia60 W (205 BTU/h, 52 kcal/h)GENERALAplicaciones de softwareControlSpace Designer 5.5 o posterior (Windows)Conexión de interfaz de computadoraRJ-45 ( Dante ), a través de un enrutador o conmutador de redINDICADORES Y CONTROLESMostrarOLED de 256 × 64Indicadores de estado LED(1) LED de encendido/estadoDSP INTEGRADODelay (Retraso)43 sConvertidores A/D y D/A48 kHz / 24 bitsLatencia de audio1,05 ms, entrada analógica a salida analógicaHabilitado para DSPSíCálculo máximo3,6 GIPS / 2,7 GFLOPSProcesador de señal/CPUProcesador DSP de punto fijo/flotante de 32 bits a 456 MHz/Arm Cortex-A8 a 600 MHzFrecuencia de muestreo/Profundidad de bits48 kHz / 24 bitsESPECIFICACIONES FÍSICASBanderaNegroSistema de enfriamiento2 ventiladores de ventilación lateral de velocidad variableSuspensión/montajeOrejas de rack estándarRango de temperatura de funcionamiento0 °C a 40 °C (32 °F a 104 °F)Dimensiones del producto (alto × ancho × profundidad)1,7 pulgadas × 19,0 pulgadas × 11,1 pulgadas (44 mm × 483 mm × 282 mm)Peso neto7,1 libras (3,2 kg )Espacios de rack1 unidad de rackCódigos de producto834317-1110ControlSpace EX-1280, 120 V, EE. UU.834317-2110ControlSpace EX-1280, 230 V, UE834317-3110ControlSpace EX-1280, 100 V, Japón834317-4110ControlSpace EX-1280, 230 V, Reino Unido834317-5110ControlSpace EX-1280, 240 V, AustraliaPeríodo de garantía5 añosIncluido en el embalaje(5) Conectores Euroblock de 6 pines(2) Conectores Euroblock de 3 pines(16) bridas para cables(1) ControlSpace EX-1280
